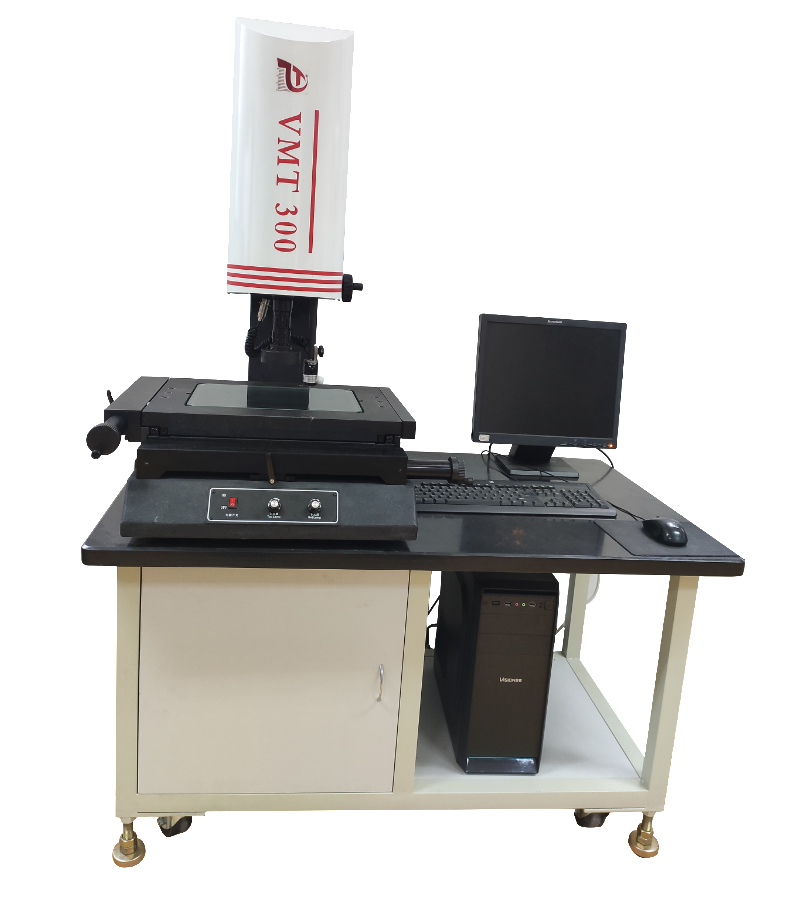

3D光学影像测量仪VMLT系列 添加时间：2018/4/9
产品详情
基本信息
| 型号： | VMT300 | 操作方式： | 手动 | ||
| 功能： | 三维测量 | 精度 ： | 3μm | 软件： | 三维软件 |
| 其它型号： |
VML250,300,400,500;VML250T.....VML500T
|
||||
·产品介绍
VMT系列是一款初级3D光学影像测量仪，它采用高清连续变倍镜头，影像可实现28-180连续变倍，Z轴装有光栅尺，可影像测量高度，同时可配英国RENISHAW高性能接触式测头，并配送Φ1、Φ2探针，结合软件做精确的高度和平面度等测量。
·产品特点
1、花岗石底座和立柱，机构永不变形。
2、Z轴采用交叉导轨加配重块的全新设计，镜头上下升降受力均衡确保精度。
3、激光定位指示器，快速寻找被测量工件位置。
4、镜头：高清连续变倍镜头。
5、X、Y、Z装有光栅尺，定位精度高，可做高度测量。
2、Z轴采用交叉导轨加配重块的全新设计，镜头上下升降受力均衡确保精度。
3、激光定位指示器，快速寻找被测量工件位置。
4、镜头：高清连续变倍镜头。
5、X、Y、Z装有光栅尺，定位精度高，可做高度测量。
·技术参数
|
型号 |
VMT250 |
VMT300 |
VMT400 |
VMT500 |
||
|
量测行程(X/Y/Z) |
250*150*200(mm) |
300*200*200(mm) |
400*300*200 |
500*400*200 |
||
| 全机尺寸(L/W/H) | 800*500*1650 mm | 800*500*1650 mm | 980*650*1650 | 1160*800*1650 | ||
| 机台承重 | 30kg | |||||
| 操作方式 | 手动（可切换快速移动） | |||||
| 放大倍率 | 光学放大率：0.7--4.5X，影像放大率：28--180X | |||||
| 电源要求 | 110V-220V ±5% 50/60HZ | |||||
| 光学尺解析度 | 0.001mm | |||||
| 线性精度 (X/Y/Z) | (3+L/200)µm | |||||
| X/Y/Z轴量测精度 | ±2µm | |||||
| 重复性 | ±1µm | |||||
| CCD | 高清彩色(43万象素Sony CCD Sensor) | |||||
| 测量软件 | 最新测量软件 | |||||
| 适合环境 | 温度：20-25 oC 湿度：50%-60% | |||||
| 保固期 | 一年 | |||||
