RONDCOM NEX 圆度・圆柱度形状测量机标准机

标准机 RONDCOM NEX

●最大载重量 ：30 kg

●最大测量高度 ：300 / 500 mm

●对准 ：手动 /CNC

●传感器保持架 ：手动 /CNC

●型号 ： 测量部・数据处理部一体机 (DX2)

      /测量部・数据处理部分置型(SD2)

●安装后可以将对准从手动型升级到 CNC（有偿）

表面粗糙度测量对应机   RONDCOM NEX Rs

●最大载重量 ：30 kg

●最大测量高度 ：300 / 500 mm

●对准 ：CNC

●传感器保持架 ：手动 /CNC

●型号 ： 测量部・数据处理部一体机 (DX2)

      /测量部・数据处理部分置型(SD2)

●对应表面粗糙度测量

对应大型重型工件 RONDCOM NEX α

●最大载重量 ：60 kg

●最大测量高度 ：300 / 500 / 900* mm

●对准 ：手动 / CNC

●传感器保持架 ：手动 / CNC

●型号 ： 测量部・数据处理部一体机 (DX2)

      /测量部・数据处理部分置型(SD2)

表面粗糙度测量+大型重型工件 RONDCOM NEX Rs α

●最大载重量 ：60 kg

●最大测量高度 ：300 / 500 / 900* mm

●对准 ：CNC

●传感器保持架 ：手动 / CNC

●型号 ： 测量部・数据处理部一体机 (DX2)

      /测量部・数据处理部分置型(SD2)

●对应表面粗糙度测量

偏置型传感器保持架，可以在避免干涉 的情况下对厚壁工件进行测量

通过将测针前端从 R 轴中心偏移 80mm，可以防止 R 轴机械臂和工件干涉，是本公司引以为傲的优 秀设计。在测量带法兰的工件和厚壁工件的内径、连杆和压铸产品等时，也可以不受干涉地进行测 量。

对应重型工件 最大承载重量 60 kg

特殊机种的“α ” 系列采用了与通常的 RONDCOM NEX 和 RONDCOM NEX Rs 不同的基座和专用的高刚性、低振动空 气主轴。高测量精度不变，最大承载重量从通常的 30kg 提高 到60kg。

对应长轴工件 最大测量高度900mm 高性能规格*

“α”系列产品中，最大测量高度从通常的 300/500mm 大幅 度扩大至 900mm 的高立柱规格。原来因为高度方向的行程 不足，而只能用传感器回转型大型真圆度、圆柱度形状测量机 测量的工件现在也可以测量了。 * 仅限 SD2 类型。需要选配件的除振台 E-VS-R86B/87B。

对应大直径工件 最大测量直径增加50mm 测量直径扩大的偏置型传感器保持架*

作为专用选配件，装配了可以扩大测量直径的传感器保持 架。与通常的偏置型传感器保持架相比，最大测量直径提高了 50mm。（外径 Φ350mm、内径 Φ410mm）*100/200系列专用选配件。 另外，与 R 轴中心的偏移量为 70mm，通常的偏置型传感器为 80mm

适用于小孔测量的专用曲柄测针

如果在外径测量后连续进行内径的测量，有可能测量外径时使 用的测针角度在测内径时会发生干涉。但是如果使用曲柄测 针，在外径测量后，无需调整测针角度，即可以连续测量细孔 的内径。

可以保证高重复性的内外径直径测量

对向直径测量功能

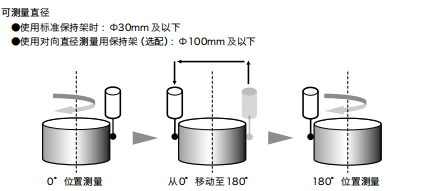

用一般的圆度、圆柱度形状测量机测量工件的直径时，将测针停靠在工件一侧进行测量，通过此时读 取的半径值加倍求出直径值。但是，随着温度变化，一旦测量机和工件的位置关系发生偏差，其偏差 量会反映到直径值上，即使搭载了高精度的光栅尺，也无法保证测量结果的高重复性。 在 RONDCOM NEX 系列标配功能的对向直径测量功能中，工件在工作台的 0°和 180°位置分别 测量，搭载评价算法，利用两组测量数据，消除温度变化和母线偏差引起的误差，实现高精度的直径 测量。

R轴追踪测量功能

R轴可追踪被测物表面并进行直动系测量。 最适合测量超出传感器测量范围的圆锥

*锥角的不同会影响测量精度。 详情请咨询本公司。

可自动在圆度和表面粗糙度*1、圆度和直径测量间切换

AFD (测量力自动控制传感器)*2

在传统的传感器中，需要通过前部的旋钮手动调整测量方向和测量力、前向 / 超行程，但是 AFD 传 感器可以在软件上自动调整。

*1 仅RONDCOM NEX Rs/NEX Rs α

*2 200/300 型号专用选配件。

可在无需更换的情况下测量多个工件

XY轴自动工作台

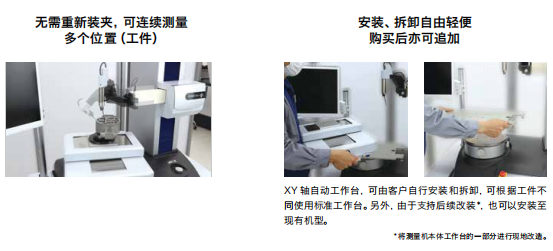

通过对多个工件和多个测量位置的连续测量，省去了人工更换工件的麻烦，缩短了测量时间和实现 无人化。通过使用附带的配重，可以抵消送件时的偏心负荷，以大范围的行程进行高精度的测量。不 仅是圆度和圆柱度，RONDCOM NEXRs/NEXRs α 系列产品上的其他粗糙度或旋流纹理测量项 目，也可以自动“一次性”获得“多个”测量数据。

可维护性

将维护机器的时间成本最小化、系列通用的人性化设计

交货后也可在现场升级为CNC机*

作为手动机型的 100 在交付后可以向 CNC 机型的 200/300 升级。因为测量需求少等原因即使 最初购买了手动机型，后期也可以根据需要将其 CNC 化，提升测量效率。

*仅限RONDCOM NEX / NEX α。
